Drážkovací fréza 3 - 6mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
3 | 707 001 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 4 | 707 004 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 5 | 707 007 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 6 | 707 010 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 150 |
4 | 707 031 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 5 | 707 034 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 6 | 707 037 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 180 |
5 | 707 055 1 | 8 | 30 | 60 | 4,300 - 7,500 |
| 6 | 707 058 1 | 8 | 30 | 60 | 4,300 - 7,500 |
Drážkovací fréza 8 - 16mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
8 | 707 013 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 10 | 707 016 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 12 | 707 019 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 14 | 707 022 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 16 | 707 025 1 | 6 | 30 | 32 | 6,100 -10,500 |
| 150 |
8 | 707 040 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 10 | 707 043 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 12 | 707 046 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 14 | 707 049 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| 16 | 707 052 1 | 6 | 30 | 45 | 5,200 - 9,000 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Drážkovací fréza s předřezy 4 - 6mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
4.0 | 707 201 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 5.0 | 707 204 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 6.0 | 707 207 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 150 |
4.0 | 707 225 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 5.0 | 707 228 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 6.0 | 707 231 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 180 |
5.0 | 707 249 1 | 4+4 | 30 | 60 | 4,300 - 7,500 |
| 6.0 | 707 252 1 | 4+4 | 30 | 60 | 4,300 - 7,500 |
Drážkovací fréza s předřezy 8 - 16mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
8 | 707 210 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 10 | 707 213 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 12 | 707 216 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 14 | 707 219 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 16 | 707 222 1 | 4+4 | 30 | 32 | 6,200 -10,500 |
| 150 |
8 | 707 234 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 10 | 707 237 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 12 | 707 240 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 14 | 707 243 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |
| 16 | 707 246 1 | 4+4 | 30 | 45 | 5,200 - 9,000 |

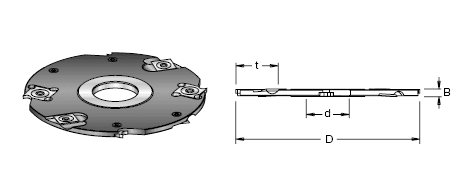

Drážkovací fréza s předřezy 4 - 6mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
4 | 721 001 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 5 | 721 002 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 6 | 721 003 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 150 |
4 | 721 004 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 5 | 721 005 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 6 | 721 006 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 180 |
4 | 721 007 1 | 8+8 | 30 | 55 | 4,200 - 7,200 |
| 5 | 721 008 1 | 8+8 | 30 | 55 | 4,200 - 7,200 |
| 6 | 721 009 1 | 8+8 | 30 | 55 | 4,200 - 7,200 |
| Další díly: | | | | | |
|  |  |  | |  |  | | |
| HW břit | HW břit | Břitová matice | Břitová matice | Šroub TORX | Klíč TORX |
| B = 4mm | #300 850 1 18x18x2 | #300 850 2 14x14x1.2 | #192 350 0 M4x0.5x11.1 | #192 360 0 M4x0.5x9.9 | #193 028 0 M4x3.2 | #194 110 0 T9 |
| B = 5mm | #300 850 4 18x18x2.5 | #300 850 2 14x14x1.2 | #192 350 0 M4x0.5x11.1 | #192 360 0 M4x0.5x9.9 | #193 030 0 M4x4 | #194 110 0 T9 |
| B = 6mm | #300 850 5 18x18x2.95 | #300 850 2 14x14x1.2 | #192 350 0 M4x0.5x11.1 | #192 360 0 M4x0.5x9.9 | #193 031 0 M4x5.3 | #194 110 0 T9 |
Drážkovací fréza s předřezy 8 - 12mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
8 | 721 010 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 10 | 721 011 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 12 | 721 012 1 | 4+4 | 30 | 35 | 6,100 -10,500 |
| 150 |
8 | 721 013 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 10 | 721 014 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 12 | 721 015 1 | 4+4 | 30 | 45 | 5,200 - 8,900 |
| 180 |
8 | 721 016 1 | 4+8 | 30 | 55 | 4,200 - 7,200 |
| 10 | 721 017 1 | 4+8 | 30 | 55 | 4,200 - 7,200 |
| 12 | 721 018 1 | 4+8 | 30 | 55 | 4,200 - 7,200 |
| Další díly: | | | | | | |
|  |  | | |  | |  |
| HW břit | Klín | HW břit | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč |
| B= 8mm | #310 751 2 7.5x12x1.5 | #199 031 0 L=6.5 | #300 850 3 14x14x2 | #192 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 |
| B= 10mm | #300 750 7 9.6x12x1.5 | #199 023 0 L=8.5 | #300 850 3 14x14x2 | #192 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 |
| B= 12mm | #300 750 9 11.6x12x1.5 | #199 032 0 L=10.5 | #300 850 3 14x14x2 | #192 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Nastaviltelná Drážkovací fréza - s předřezy 6.7 - 13mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 150 | 6.7-13.0 | 797 104 1 | 4+4 | 30 | 27 | 5,200 - 9,000 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | |
 | |
| Sada podložek | |
| #797 304 1 B=8.3 |
Nastaviltelná Drážkovací fréza s předřezy 12.7 - 25mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 150 | 12.7-25.0 | 797 107 1 | 4+4 | 30 | 27 | 5,200 - 9,000 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | |
| |
| Sada podložek | |
| #797 307 1 B=16.1 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Dado set drážkovací sada 6.3 - 20.7mm
| | øD | B | Katalogové číslo | Zubů | c | ød |
| Sada 6" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 0069 1 | 18 | 2.6 | 30 |
| Pila pravá | 150 | 3.2 | 909 0030 1 | 18 | 2.6 | 30 |
| Pila levá | 150 | 3.2 | 909 0040 1 | 18 | 2.6 | 30 |
| Vybírací fréza 1/16" | 150 | 1.6 | 900 061 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 150 | 3.8 | 900 062 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 150 | 7.0 | 900 063 1 | 2 | 6.3 | 30 |
| Sada 10" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 0109 1 | | | |
| Pila pravá | 250 | 3.2 | 909 0090 1 | 24 | 2.6 | 30 |
| Pila levá | 250 | 3.2 | 909 0100 1 | 24 | 2.6 | 30 |
| Vybírací fréza 1/16" | 250 | 1.6 | 900 101 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 250 | 3.8 | 900 102 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 250 | 7.0 | 900 103 1 | 2 | 6.3 | 30 |
| Sada 12" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 0129 5 | | | |
| Pila pravá | 300 | 3.2 | 909 0130 5 | 24 | 2.6 | 30 |
| Pila levá | 300 | 3.2 | 909 0140 5 | 24 | 2.6 | 30 |
| Vybírací fréza 1/16" | 300 | 1.6 | 900 121 5 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 300 | 3.8 | 900 122 5 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 300 | 7.0 | 900 123 5 | 2 | 6.3 | 30 |
 |
Univerzální nástroj pro drážky šířky 6,3 až 20,7 mm. pomocí podložek v krocích 0,1 mm.
Frézování dřeva v po letech i napříč.
Rostlá dřeva a překližky.
|
 |
K Dado setu je možné přiobjednat sadu podložek různých tlouštěk pro přesné nastavení šířky řezu.
(Katalogové číslo #192 061 0 - D = 60 mm, d=16 mm.)
|
| Barva | Tloušťka | Množství |
| Zlatá | 0,05mm | 4 |
| Žlutá | 0,10mm | 2 |
| Bezbarvá | 0,25mm | 4 |
| Bílá | 0,50mm | 4 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Dado set drážkovací sada s omezovači 6.3 - 20.7mm
| | øD | B | Katalogové číslo | Zubů | c | ød |
| Sada 6" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 4190 1 | | | |
| Pila pravá | 151.3 | 3.2 | 909 4150 1 | 18 | 2.6 | 30 |
| Pila levá | 151.3 | 3.2 | 909 4160 1 | 18 | 2.6 | 30 |
| Vybírací fréza 1/16" | 151.3 | 1.6 | 900 491 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 151.3 | 3.8 | 900 492 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 151.3 | 7.0 | 900 493 1 | 2 | 6.3 | 30 |
| Sada 8" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 5190 1 | | | |
| Pila pravá | 202.3 | 3.2 | 909 5150 1 | 24 | 2.6 | 30 |
| Pila levá | 202.3 | 3.2 | 909 5160 1 | 24 | 2.6 | 30 |
| Vybírací fréza 1/16" | 202.3 | 1.6 | 900 591 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 202.3 | 3.8 | 900 592 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 202.3 | 7.0 | 900 593 1 | 2 | 6.3 | 30 |
 |
Univerzální nástroj pro drážky šířky 6,3 až 20,7 mm. pomocí podložek v krocích 0,1 mm.
Frézování dřeva v po letech i napříč.
Rostlá dřeva a překližky.
|
|
K Dado setu je možné přiobjednat sadu podložek různých tlouštěk pro přesné nastavení šířky řezu.
(Katalogové číslo #192 061 0 - D = 60 mm, d=16 mm.)
|
| Barva | Tloušťka | Množství |
| Zlatá | 0,05mm | 4 |
| Žlutá | 0,10mm | 2 |
| Bezbarvá | 0,25mm | 4 |
| Bílá | 0,50mm | 4 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Dado set drážkovací sada s negativním úhlem čela 6.3 - 20.7mm
| | øD | B | Katalogové číslo | Zubů | c | ød |
| Sada 8" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 0095 1 | | | |
| Pila pravá | 200 | 3.2 | 909 0630 1 | 24 | 2.6 | 30 |
| Pila levá | 200 | 3.2 | 909 0640 1 | 24 | 2.6 | 30 |
| Vybírací fréza 1/16" | 200 | 1.6 | 900 081 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 200 | 3.8 | 900 082 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 200 | 7.0 | 900 083 1 | 2 | 6.3 | 30 |
| Sada 8" | | | | | | |
| Celá sada | | 6.3-20.7 | 900 0090 1 | | | |
| Pila pravá | 200 | 3.2 | 909 0650 1 | 24 | 2.6 | 30 |
| Pila levá | 200 | 3.2 | 909 0660 1 | 24 | 2.6 | 30 |
| Vybírací fréza 1/16" | 200 | 1.6 | 900 081 1 | 2 | 1.6 | 30 |
| Vybírací fréza 1/8" | 200 | 3.8 | 900 082 1 (x2) | 2 | 3.2 | 30 |
| Vybírací fréza 1/4" | 200 | 7.0 | 900 083 1 | 2 | 6.3 | 30 |
 |
Univerzální nástroj pro drážky šířky 6,3 až 20,7 mm. pomocí podložek v krocích 0,1 mm.
Negativní úhel čela.
Velmi čistý řez.
|
|
K Dado setu je možné přiobjednat sadu podložek různých tlouštěk pro přesné nastavení šířky řezu.
(Katalogové číslo #192 061 0 - D = 60 mm, d=16 mm.)
|
| Barva | Tloušťka | Množství |
| Zlatá | 0,05mm | 4 |
| Žlutá | 0,10mm | 2 |
| Bezbarvá | 0,25mm | 4 |
| Bílá | 0,50mm | 4 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Nastaviltelná Drážkovací fréza s předřezy 4 - 7.5mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 160 | 4.0-7.5 | 722 001 1 | 8+4 | 30 | 30 | 4,800 - 8,300 |
| 180 | 4.0-7.5 | 722 010 1 | 8+4 | 30 | 40 | 4,300 - 7,500 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | | | |
| | | | | | | | |
| HW břit | HW břit | Sada podložek | Břitová matice | Břitová matice | Šroub TORX | Klíč TORX | | |
| #300 850 1 18x18x2 | #300 850 2 14x14x1.2 | #192 690 0 3 B= 3.5 | #192 360 0 M4x0.5x9.9 | #192 350 0 M4x0.5x11.1 | #193 028 0 M4x3.2 | #194 110 0 T9 | | |
Nastaviltelná Drážkovací fréza s předřezy 4 - 15.5mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 150 | 4.0-15.5 | 722 030 1 | 2+4+4 | 30 | 45 | 5,500 - 8,500 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | | | |
| | | | | | | | |
| HW břit | HW břit | Sada podložek | Břitová matice | Břitová matice | HW břit | Klín | | |
| #300 850 1 18x18x2 | #300 850 2 14x14x1.2 | #192 619 0 B= 8.1 | #192 360 0 M4x0.5x9.9 | #192 350 0 M4x0.5x11.1 | #310 751 2 7.5x12x1.5 | #199 031 0 L=6.5 | | |
| | | | | | | | |
| Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč | | | | | |
| #193 028 0 M4x3.2 | #193 060 0 M5x16 | #194 110 0 T9 | #194 008 0 S2.5 | | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Stavitelná drážkovací fréza (stavění šroubem) 4 - 7.5mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 160 | 4.0-7.5 | 722 016 1 | 8+4 | 30 | 30 | 4,800 - 8,300 |
| 180 | 4.0-7.5 | 722 017 1 | 8+4 | 30 | 40 | 4,300 - 7,500 |
Pro frézování drážek s různou šířkou. Šířku drážky je možno nastavit v daném rozsahu frézy v krocích po 0,1 mm.
| Další díly: | | | | | | | | |
| | | | | | | | |
| HW břit | HW břit | Břitová matice | Břitová matice | Šroub TORX | Klíč TORX | | | |
| #300 850 1 18x18x2 | #300 850 2 14x14x1.2 | #192 360 0 M4x0.5x9.9 | #192 350 0 M4x0.5x11.1 | #193 028 0 M4x3.2 | #194 110 0 T9 | | | |
Stavitelná drážkovací fréza s předřezy 8.0 - 24mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 160 |
8.0-15.0 | 722 002 1 | 4+4 | 30 | 30 | 4,800 - 8,300 |
| 12.5-24.0 | 722 003 1 | 4+4 | 30 | 30 | 4,800 - 8,300 |
| 180 |
8.0-15.0 | 722 004 1 | 4+4 | 30 | 40 | 4,300 - 7,500 |
| 12.5-24.0 | 722 005 1 | 4+4 | 30 | 40 | 4,300 - 7,500 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | HW břit | Sada podložek | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč |
| B= 8-15mm | #310 751 2 7.5x12x1.5 | #199 031 0 L=6.5 | #300 850 3 14x14x2 | #192 691 0 B =7 | #193 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 |
| B= 12.5-24mm | #300 750 9 11.6x12x1.5 | #199 032 0 L=10.5 | #300 850 3 14x14x2 | #192 692 0 B =11.5 | #193 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 |
Stavitelné drážkovací frézy s předřezy (stavění šroubem) 8 - 24mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 160 |
8.0-15.0 | 722 008 1 | 4+4 | 30 | 30 | 4,800 - 8,300 |
| 12.5-24.0 | 722 009 1 | 4+4 | 30 | 30 | 4,800 - 8,300 |
| 180 |
8.0-15.0 | 722 011 1 | 4+4 | 30 | 40 | 4,300 - 7,500 |
| 12.5-24.0 | 722 012 1 | 4+4 | 30 | 40 | 4,300 - 7,500 |
Pro frézování drážek s různou šířkou. Šířku drážky je možno nastavit v daném rozsahu frézy v krocích po 0,1 mm.
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | HW břit | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč | |
| B= 8-15mm | #310 751 2 7.5x12x1.5 | #199 031 0 L=6.5 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 | |
| B= 12.5-24mm | #300 750 9 11.6x12x1.5 | #199 032 0 L=10.5 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 060 0 M5x16 | #194 106 0 T20 | #194 008 0 S2.5 | |
| |
|
|
 |
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Polodrážkovací fréza 18 - 50mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
18 | 708 001 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 20 | 708 004 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 25 | 708 007 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 30 | 708 010 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 35 | 708 013 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 40 | 708 019 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 45 | 708 022 1 | 4 | 30 | 32 | 6,200 - 10,500 |
| 50 | 708 025 1 | 4 | 30 | 32 | 6,200 - 10,500 |
Fréza je osazena břity ze slinutého karbidu. Se střídavě skloněnými zuby.
Konstrukce s omezovači třísky pro berpečnou práci.
Polodrážkovací a drážkovací fréza s předřezy, 20 - 40mm
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
20 | 708 104 1 | 4+4 | 30 | 32 | 6,200 - 10,500 |
| 25 | 708 107 1 | 4+4 | 30 | 32 | 6,200 - 10,500 |
| 30 | 708 110 1 | 4+4 | 30 | 32 | 6,200 - 10,500 |
| 35 | 708 113 1 | 4+4 | 30 | 32 | 6,200 - 10,500 |
| 40 | 708 119 1 | 4+4 | 30 | 32 | 6,200 - 10,500 |
Fréza je osazena břity ze slinutého karbidu. Se střídavě skloněnými zuby.
Konstrukce s omezovači třísky pro berpečnou práci.
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Stavitelná polodrážkovací a drážkovací fréza s předřezy, 25 - 49.5mm
| øD | B min-max | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 | 25.0-49.5 | 797 110 1 | 4+4 | 30 | 27 | 5,200 - 9,000 |
| Další díly: | | | | | | |
| |
| Sada podložek | |
| #797 310 1 B=26.1 | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Stavitelná polodrážkovací a drážkovací fréza s předřezy, 20.6 - 100
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 160 |
20.6-40 | 722 007 1 | 4+4 | 30 | 40 | 4,800 - 8,000 |
| 30.6-60 | 722 032 1 | 4+4 | 30 | 40 | 4,800 - 8,000 |
| 50.6-100 | 722 033 1 | 4+4 | 30 | 40 | 4,800 - 8,000 |
| 200 |
20.6-40 | 722 027 1 | 4+4 | 30 | 50 | 4,000 - 6,500 |
| 30.6-60 | 722 028 1 | 4+4 | 30 | 50 | 4,000 - 6,500 |
| 50.6-100 | 722 029 1 | 4+4 | 30 | 50 | 4,000 - 6,500 |
Nastavení šířky frézované drážky pomocí podložek v krocích 0,1 mm.
| Další díly: | | | | | | |
|  | | | | | | | |
| HW břit | Klín | HW břit | Sada podložek | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč |
| B= 20.6-40mm | #310 122 0 20x12x1.5 | #199 033 0 L=19 | #300 850 3 14x14x2 | #192 693 0 B=20 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 |
| B= 30.6-60mm | #310 123 0 30x12x1.5 | #199 051 0 L=28 | #300 850 3 14x14x2 | #192 698 0 B=30 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 |
| B= 50.6-100mm | #310 125 0 50x12x1.5 | #199 048 0 L=48 | #300 850 3 14x14x2 | #192 699 0 B=50 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 |
| |
|
 |
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Polodrážkovací fréza
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 85 |
50 | 733 104 1 | 2+4 | 30 | 8 | 9,000 - 15,000 |
| 90 |
40 | 733 201 1 * | 2+4 | 30 | 15 | 8,500 - 12,000 |
| 100 |
30 | 733 105 1 | 2+4 | 30 | 20 | 7,600 - 12,900 |
| 50 | 733 106 1 | 2+4 | 30 | 20 | 7,600 - 12,900 |
| 125 |
30 | 733 110 1 | 2+4 | 30 | 30 | 6,100 - 10,000 |
| 50 | 733 102 1 | 2+4 | 30 | 30 | 6,100 - 10,000 |
| 50 | 733 302 1 * | 2+4 | 30 | 30 | 6,100 - 10,000 |
| 60 | 733 103 1 | 2+4 | 30 | 30 | 6,100 - 10,000 |
*Hliník
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | HW břit | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč | |
| B= 30mm | #310 123 0 30x12x1.5 | #199 051 0 L=28 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 | |
| B= 40mm | #300 052 8 40x12x1.5 | #199 046 0 L=38 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 065 0 M6x11.2 | #194 106 0 T20 | #194 003 5 S3 | |
| B= 50mm | #310 125 0 50x12x1.5 | #199 048 0 L=48 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 | |
| B= 60mm | #300 053 1 60x12x1.5 | #199 033 7 L=58 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 | |
Polodrážkovací fréza, střídavě šikmé zuby
| øD | B | Katalogové číslo | Zuby | ød | Max. t | n |
| 125 |
30 | 733 001 1 | 4+4 | 30 | 27 | 6,100-10,300 |
| 50 | 733 004 1 * | 2+4 | 30 | 27 | 6,100-10,300 |
| 50 | 733 002 1 | 4+4 | 30 | 27 | 6,100-10,300 |
| 60 | 733 005 1 * | 2+4 | 30 | 27 | 6,100-10,300 |
| 150 |
60 | 733 006 1 * | 2+4 | 30 | 40 | 5,200- 8,600 |
±10º Střídavý sklon zubů.
*Hliník
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | HW břit | Šroub TORX | Imbus Šroub | Klíč TORX | Imbus Klíč | |
| B= 30mm | #310 723 0 30.5x12x1.5 | #199 027 5 L=26 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 026 5 M6x10 | #194 106 0 T20 | #194 003 5 S3 | |
| B= 50mm | #310 125 0 50x12x1.5 | #199 033 6 L=46 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 065 0 M6x10 | #194 106 0 T20 | #194 003 5 S3 | |
| B= 60mm | #300 053 1 60x12x1.5 | #199 033 7 L=56 | #300 850 3 14x14x2 | #193 370 0 M5x6.3 | #193 026 5 M6x16 | #194 106 0 T20 | #194 003 5 S3 | |
| |
|
|
|
 |
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Stavitelná naklápěcí fréza
| øD | B | Katalogové číslo | rozsah | ød | n |
| 110 | 40 | 734 014 1 | -45.0° +45.0° | 30 | 7,000 - 9,000 |
| 120 | 40 | 734 015 1 * | -45.0° +45.0° | 30 | 6,400 - 8,500 |
| 130 | 50 | 734 016 1 | -67.5° +67.5° | 30 | 5,000 - 8,500 |
| 150 | 50 | 734 017 1 | -90.0° +90.0° | 30 | 5,100 - 7,400 |
*Hliník
Rychlé nastavení úhlu po 7.5°
Přesné nastavení úhlu po 1°
| Další díly: | | | | | | |
| | | |  | | |
| HW břit | Klín | Imbus Šroub | Zajišťovací klín | Imbus Klíč | |
| B= 40mm | #300 052 8 40x12x1.5 | #199 082 0 L=38 | #193 049 4 M6x8 | #199 403 1 | #194 003 5 S3 | |
| B= 50mm | #310 125 0 50x12x1.5 | #199 083 0 L=48 | #193 049 4 M6x8 | #199 403 1 | #194 003 5 S3 | |
Stavitelná naklápěcí fréza
| øD | B | Katalogové číslo | rozsah | ød | n |
| 160 | 50 | 734 030 1 | -90° +90° | 30 | 4,800 - 6,000 |
| 170 | 60 | 734 035 1 | -90° +90° | 30 | 4,500 - 6,000 |
Opatřena mechanismem, který umožňuje nastavovat oba břity najdenou. (Nastavení úhlů s přesností 1°)
| Další díly: | | | | | | |
| | | | | | |
| HW břit | Klín | Imbus Šroub | Zajišťovací klín | Imbus Klíč | |
| B= 50mm | #310 125 0 50x12x1.5 | #199 080 0 L=48 | #193 065 0 M6x10 | #199 403 0 | #194 003 5 S3 | |
| B= 60mm | #300 053 1 60x12x1.5 | #199 083 0 L=48 | #193 065 0 M6x10 | #199 403 0 | #194 003 5 S3 | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Stavitelná sada fréz na zaoblování a srážení hran
| | øD | B1 min-max | B2 min-max | Katalogové číslo | Zuby | R | a | ød | n |
| Celá sada | 160 | 17-60 | 15-45 | 705 080 1 | 3 | 8 | 45° | 30 | 4,800 - 8,400 |
| Fréza A | 160 | 18 | | 705 081 1 | 3 | 8 | 45° | 30 | |
| Fréza B | 160 | 21 | | 705 082 1 | 3 | 8 | 45° | 30 | |
| Fréza C | 140 | 53 | | 705 090 1 | 3 | | | 30 | |
| | | | | | | | | | |
| Celá sada | 154 | 15-60 | 15-45 | 705 070 1 | 3 | 5 | 45° | 30 | 5,200 - 9,000 |
| Fréza A | 154 | 18 | | 705 071 1 | 3 | 5 | 45° | 30 | |
| Fréza B | 154 | 18 | | 705 072 1 | 3 | 5 | 45° | 30 | |
| Fréza C | 140 | 53 | | 705 090 1 | 3 | | | 30 | |
| Další díly: | | | | | | |
| |
| Sada podložek | |
| #192 700 1 |
Stavitelná sada fréz na zaoblování a srážení hran
| | øD | R | Katalogové číslo | B | Fréza | ød | n |
| Sada A1 | 113 | 2-5 | 752 002 1 | 19-44 | 1,3,4,6,1 | 30 | 7600-10000 |
| Válcová fréza | 100 | | 732 003 1 | 30 | | 30 | |
| Levá fréza | 113 | 2-5 | 752 012 1 | 16 | | 30 | |
| Pravá fréza | 113 | 2-5 | 752 022 1 | 16 | | 30 | |
| Příruba | 98 | | 752 020 1 | 9 | | 30 | |
| Sada A2 | 113 | 2-5 | 752 003 1 | 39-64 | 1,3,5,6,1 | 30 | 7600-10000 |
| Válcová fréza | 100 | | 732 004 1 | 50 | | 30 | |
| Levá fréza | 113 | 2-5 | 752 012 1 | 16 | | 30 | |
| Pravá fréza | 113 | 2-5 | 752 022 1 | 16 | | 30 | |
| Příruba | 98 | | 752 020 1 | 9 | | 30 | |
| Sada B1 | 118 | 6-10 | 752 004 1 | 25-50 | 1,2,4,7,1 | 30 | 7600-10000 |
| Válcová fréza | 100 | | 732 003 1 | 30 | | 30 | |
| Levá fréza | 118 | 6-10 | 752 014 1 | 24 | | 30 | |
| Pravá fréza | 118 | 6-10 | 752 024 1 | 24 | | 30 | |
| Příruba | 98 | | 752 020 1 | 9 | | 30 | |
| Sada B2 | 118 | 6-10 | 752 005 1 | 45-70 | 1,2,5,7,1 | 30 | 7600-10000 |
| Válcová fréza | 100 | | 732 004 1 | 50 | | 30 | |
| Levá fréza | 118 | 6-10 | 752 014 1 | 24 | | 30 | |
| Pravá fréza | 118 | 6-10 | 752 024 1 | 24 | | 30 | |
| Příruba | 98 | | 752 020 1 | 9 | | 30 | |
Možno dodat s upínacím otvorem 40 a 50 mm (větší průměr frézy).
| | R | Levá | Pravá | | | Katalogové číslo | |
| HW břity | 2 | 300 950 2 | 300 950 2L | | Klín | 199 065 0 | L=14 |
| HW břity | 3 | 300 950 3 | 300 950 3L | | Klín | 199 065 0 | L=14 |
| HW břity | 4 | 300 950 4 | 300 950 4L | | Klín | 199 065 0 | L=14 |
| HW břity | 5 | 300 950 5 | 300 950 5L | | Klín | 199 065 0 | L=14 |
| HW břity | 6 | 300 950 6 | 300 950 6L | | Klín | 199 066 0 | L=22 |
| HW břity | 7 | 300 950 7 | 300 950 7L | | Klín | 199 066 0 | L=22 |
| HW břity | 8 | 300 950 8 | 300 950 8L | | Klín | 199 066 0 | L=22 |
| HW břity | 9 | 300 950 9 | 300 950 9L | | Klín | 199 066 0 | L=22 |
| HW břity | 10 | 300 951 0 | 300 951 0L | | Klín | 199 066 0 | L=22 |
| Další díly: | | | | | | |
| | | | | | | |
| HW břit | Klín | Sada podložek | Šroub TORX | Imbus Šroub | Imbus Klíč | |
| B= 30mm | #310 123 0 30x12x1.5 | #199 067 0 L=28 | #192 790 1 D=60 B=14 | #193 370 0 M5x6.3 | #193 375 2 M5x16 | #194 003 5 S3 | |
| B= 50mm | #310 125 0 50x12x1.5 | #199 068 0 L=48 | #192 790 1 D=60 B=14 | #193 370 0 M5x6.3 | #193 375 2 M5x16 | #194 003 5 S3 | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Zaoblovací fréza
| øD | R | Katalogové číslo | B | ød | n |
| 120 |
3 | 752 423 1 | 20 | 30 | 6,400 -10,000 |
| 4 | 752 424 1 | 20 | 30 | 6,400 -10,000 |
| 5 | 752 425 1 | 20 | 30 | 6,400 -10,000 |
| 6 | 752 426 1 | 20 | 30 | 6,400 -10,000 |
| 8 | 752 428 1 | 20 | 30 | 6,400 -10,000 |
| 10 | 752 430 1 | 20 | 30 | 6,400 -10,000 |
| 3-10 | 752 410 1 (Sada) | 20 | 30 | 6,400 -10,000 |
| 130 | 15 | 752 435 1 | 20 | 30 | 5,400 - 9,000 |
| 140 | 20 | 752 440 1 | 25 | 30 | 5,400 - 9,000 |
| 150 | 25 | 752 445 1 | 30 | 30 | 5,400 - 9,000 |
| 160 | 30 | 752 450 1 | 35 | 30 | 5,400 - 9,000 |
Je možno použít vodící ložisko s vnějším průměrem 100 mm.
Pro tyto frézy je možno použít standardní břity R2, R7, R9.
| Další díly: | | | | | | |
|  | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| R= 3mm | #310 890 3 R=3 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 4mm | #310 890 4 R=4 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 5mm | #310 890 5 R=5 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 6mm | #310 890 6 R=6 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 8mm | #310 890 8 R=8 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 10mm | #310 891 0 R=10 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 15mm | #310 891 5 R=15 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 20mm | #310 892 0 R=20 | #199 097 0 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 25mm | #310 892 5 R=25 | #199 098 0 L=29 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 30mm | #310 893 0 R=30 | #199 099 0 L=34 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na drážky s polokruhovým profilem
| øD | B | Katalogové číslo | Zuby | R | ød | Max. t | n |
| 126 | 6 | 721 030 1 | 2 | 3 | 30 | 28 | 4,500 -10,600 |
| 128 | 8 | 721 031 1 | 2 | 4 | 30 | 29 | 4,500 -10,600 |
| 130 | 10 | 721 032 1 | 2 | 5 | 30 | 30 | 4,500 -10,600 |
| 132 | 12 | 721 033 1 * | 2 | 6 | 30 | 31 | 5,700 -10,100 |
| 136 | 16 | 721 034 1 * | 2 | 8 | 30 | 33 | 5,600 - 8,400 |
| 140 | 20 | 721 035 1 * | 2 | 10 | 30 | 35 | 5,400 - 9,500 |
| 144 | 24 | 721 036 1 * | 2 | 12 | 30 | 37 | 5,300 - 9,200 |
| 150 | 30 | 721 037 1 * | 2 | 15 | 30 | 40 | 5,000 - 8,900 |
| 160 | 40 | 721 038 1 * | 2 | 20 | 30 | 45 | 4,700 - 8,000 |
*Hliník
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| R= 3mm | #300 040 0 R=3 | | #193 420 0 M2.5x6.5 | #194 111 0 T7 | | | | |
| R= 4mm | #300 040 2 R=4 | | #193 425 0 M3x8 | #194 110 0 T9 | | | | |
| R= 5mm | #300 040 3 R=5 | | #193 430 0 M3.5x12 | #194 101 5 T15 | | | | |
| R= 6mm | #300 040 6 R=6 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 8mm | #300 040 8 R=8 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 10mm | #300 041 0 R=10 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 12mm | #300 041 2 R=12 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 15mm | #300 041 5 R=15 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R= 20mm | #300 042 0 R=20 | #199 097 0 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy zaoblovací
| øD | B | Katalogové číslo | ød | R | n |
| 125 |
15 | 752 603 1 | 30 | 3 | 6,000 - 10,000 |
| 15 | 752 604 1 | 30 | 4 | 6,000 - 10,000 |
| 20 | 752 605 1 | 30 | 5 | 6,000 - 10,000 |
| 20 | 752 606 1 | 30 | 6 | 6,000 - 10,000 |
| 30 | 752 608 1 | 30 | 8 | 6,000 - 10,000 |
| 30 | 752 610 1 | 30 | 10 | 6,000 - 10,000 |
| 30 | 752 612 1 | 30 | 12 | 6,000 - 10,000 |
| 40 | 752 615 1 | 30 | 15 | 6,000 - 10,000 |
| 135 |
50 | 752 620 1 | 30 | 20 | 5,500 - 9,000 |
| | | | | | |
| | 752 650 1 (Sada) | | R3+R4 | |
| | 752 651 1 (Sada) | | R5+R6 | |
| | 752 652 1 (Sada) | | R8+R10 | |
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| R3 | #312 400 3 R3 | #199 032 6 L=14 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R4 | #312 400 4 R4 | #199 032 6 L=14 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R5 | #312 400 5 R5 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R6 | #312 400 6 R6 | #199 032 7 L=17 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R8 | #312 400 8 R8 | #199 046 5 L=24 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R10 | #312 401 0 R10 | #199 046 5 L=24 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R12 | #312 401 2 R12 | #199 046 5 L=24 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R15 | #312 401 5 R15 | #199 046 L=38 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R20 | #312 400 20 R20 | #199 046 0 L=48 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy zaoblovací - konvex - konkáv
| øD | B | Katalogové číslo | R | ød | n |
| 106 | 20 | 751 103 1 | 3 | 30 | 7,300 -10,100 |
| 110 | 20 | 751 105 1 | 5 | 30 | 7,000 - 9,900 |
| 112 | 20 | 751 106 1 | 6 | 30 | 6,900 - 9,700 |
| 116 | 20 | 751 108 1 | 8 | 30 | 6,600 - 9,500 |
| 120 | 25 | 751 110 1 | 10 | 30 | 6,400 -10,000 |
| 124 | 30 | 751 112 1 | 12 | 30 | 6,200 - 9,800 |
| 130 | 35 | 751 115 1 | 15 | 30 | 5,900 - 9,500 |
| 140 | 50 | 751 120 1 | 20 | 30 | 5,500 - 9,000 |
| 150 | 60 | 751 125 1 | 25 | 30 | 5,100 - 6,000 |
| 160 | 60 | 751 130 1 | 30 | 30 | 4,900 - 5,800 |
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| R3 | #310 894 4 R3 | #199 091 0 L=18 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R5 | #310 894 6 R5 | #199 091 0 L=18 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R6 | #310 894 7 R6 | #199 091 0 L=18 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R8 | #310 894 9 R8 | #199 091 0 L=18 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R10 | #310 895 0 R10 | #199 092 0 L=23 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R12 | #310 895 2 R12 | #199 092 5 L=28 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R15 | #310 895 3 R15 | #199 093 0 L=33 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R20 | #310 895 4 R20 | #199 094 0 L=48 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R25 | #310 895 5 R25 | #199 095 0 L=58 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R30 | #310 895 6 R30 | #199 096 0 L=58 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy čtvrtkruhové - vícenásobný rádius
| øD | B | Katalogové číslo | R | ød | n |
| 140 | 18 | 752 109 1 | 2,3,5 | 30 | 5,400 - 8,800 |
| 180 | 25 | 752 110 1 | 4,6,8,10 | 30 | 4,500 - 7,500 |
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| R = 2,3,5 | #310 855 0 R=2,3,5 | #199 048 6 L=24 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| R=4,6,8,10 | #310 854 9 R=4,6,8,10 | #199 048 5 L=48 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
Frézy čtvrtkruhové konkávní - vícenásobný rádius
| øD | B | Katalogové číslo | R | ød | n |
| 180 | 43 | 752 201 1 | 4,6,8,10 | 30 | 4,500 - 7,500 |
| Další díly: | | | | | | |
| | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| #310 856 0 60x20x2 | #199 047 5 L=58 | #193 026 5 M6x16 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Sada MULTICUT
| | øD | Katalogové číslo | Šířka | n |
| MULTICUT obsahuje 5 fréz a sadu distančních podložek | | 711 001 1 | | 5,500 - 9,600 |
| Fréza A | 116 | 711 021 1 | 10 | 5,500 - 9,600 |
| Fréza B | 127 | 711 031 1 | 15 | 5,500 - 9,600 |
| Fréza C | 140 | 711 041 1 | 16 | 5,500 - 9,600 |
| Fréza D | 140 | 711 051 1 | 15 | 5,500 - 9,600 |
| Fréza E | 140 | 711 061 1 | 14 | 5,500 - 9,600 |
Sada pěti dvouzubých fréz se zuby ze slinutého karbidu wolframu. Kombinací fréz a distančních podložek je možno dosáhnout různých profilů a kontraprofilů (včetně profilů pro výplně). Konstrukce s omezovači třísky pro berpečnou práci.
| Další díly: | | | | | | |
| |
| Sada podložek | |
| #711 065 1 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy profilové - na zakázku
| Průměr | 80 | | 100 | | 125 | | 150 | | 180 | | 200 | | | | |
| Zubů | 2,3,4 | | 2,3,4 | | 2,3,4,6 | | 2,3,4,6 | | 2,3,4,6 | | 2,3,4,6 | | | | |
| Šířka (mm) | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | | |
| Schéma | |  | |  | |  | |  | | | | | | | |
Frézy se vyrábějí podle výkresu, který nakreslí zákazník nebo Firma Šinar dle instrukcí zákazníka. Nutno odsouhlasit ceny, které závisí na typu frézy a počtu objednávaných kusů.
Toto rozdělení do tří skupin je pouze informativní.
| |
|
|
|
|
 |
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na madla zábradlí
| øD | B | Katalogové číslo | Profil | ød | n |
| 130 | 73 | 752 510 1 | A | 30 | 5,800 - 7,700 |
| 160 | 73 | 752 515 1 | B | 30 | 4,700 - 7,200 |
| Další díly: | | |  |  |
| | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč |
| Profil A | #310 887 0 69.5x33.5x2 | #199 085 0 L=63 | #193 026 7 M8x16 | #194 003 6 S4 |
| Profil B | #310 887 1 70x34x2 | #199 086 0 L=65 | #193 026 7 M8x16 | #194 003 6 S4 |
Frézy na lepené spoje
| øD | B | Katalogové číslo | Profil | ød | n |
| 130 | 73 | 752 510 1 | A | 30 | 5,800 - 7,700 |
| 160 | 73 | 752 515 1 | B | 30 | 4,700 - 7,200 |
| Další díly: | | | | | | | | |
| | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| #310 850 7 50x12x1.5 | #199 049 5 L=48 | #193 049 5 M6x12 | #194 003 5 S3 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na lepené spoje
| øD | B | Katalogové číslo | A | ød | n |
| 125 | 50 | 710 720 1 | 15 | 30 | 6,100 - 10,500 |
Frézy na lepené spoje
| øD | B | Katalogové číslo | Profil | A | ød | n |
| 120 | 60 | 741 004 1 * | 1 | 7.7 | 30 | 6,500 - 9,500 |
| 140 |
50 | 741 006 1 | 2 | 15.4 | 30 | 5,400 - 8,800 |
| 60 | 741 005 1 | 3 | 23.0 | 30 | 5,400 - 8,800 |
*Hliník
| Další díly: | | |  |  |  |
| | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč |
| 1 Zub | #310 855 1 60x24x2 | #199 037 2 L=58 | #193 026 5 M6x16 | #194 003 5 S3 |
| 2 Zuby | #310 855 2 50x24x2 | #199 037 2 L=48 | #193 026 5 M6x16 | #194 003 5 S3 |
| 3 Zuby | #310 855 3 60x24x2 | #199 037 2 L=58 | #193 026 5 M6x16 | #194 003 5 S3 |
| |
|
|
|
|
|
 |
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy kontraprofilové
| øD | Katalogové číslo | B | ød | n |
| Celá sada | 125 | 711 011 1 | 20 | 30 | 6,100 - 10,500 |
| Profilová fréza | 125 | 711 012 1 | 15 | 30 | 6,100 - 10,500 |
| Drážkovací fréza | 125 | 711 019 1 | 4 | 30 | 6,100 - 10,500 |
 | | | Další díly: | |
| |  |  |
| | Podložka | Kuličkové ložisko |
| | #41927371 47x4 | #711 016 1 30x103x15 |
Frézy kontraprofilové
| øD | Katalogové číslo | B | ød | n |
| Celá sada | 125 | 711 015 1 | 20 | 30 | 6,100 - 10,500 |
| Profilová fréza | 125 | 711 017 1 | 15 | 30 | 6,100 - 10,500 |
| Drážkovací fréza | 125 | 711 019 1 | 4 | 30 | 6,100 - 10,500 |
 | | | Další díly: | |
| | | |
| | Podložka | Kuličkové ložisko |
| | #192 737 1 47x10 | #711 016 1 30x103x15 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Sada fréz na kontraprofily
| Sada Číslo | øD | Katalogové číslo | Frézy v sadě | B | Typ profilu | n |
| Sada 1 | 150 | 742 020 1 | 1,2,3,4,2x6,7 | 20-35 | A,B | 5,000 - 9,000 |
| Sada 2 | 150 | 742 021 1 | 1,2,3,4,5,2x6,2x7 | 20-35 | A,B,C | 5,000 - 9,000 |
| Fréza Číslo | øD | Katalogové číslo | B | Profil | ød | n | z |
| 1 | 150 | 742 011 1 | 16 | 1,2,3,4 | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 111 1 | 16 | 1 | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 211 1 | 16 | 2 | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 311 1 | 16 | 3 | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 411 1 | 16 | 4 | 30 | 5,000 - 9,000 | 2 |
| | nbsp | | | | | | |
| 2 | 150 | 742 012 1 | 5 | | 30 | 5,000 - 9,000 | 4 |
| 3 | 150 | 742 013 1 | 15 | | 30 | 5,000 - 9,000 | 2 |
| 4 | 118 | 742 014 1 | 15 | | 30 | 5,000 - 9,000 | 2 |
| | | | | | | | |
| 5 | 150 | 742 015 1 | 16 | 1,2,3,4 L | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 115 1 | 16 | 1 L | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 215 1 | 16 | 2 L | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 315 1 | 16 | 3 L | 30 | 5,000 - 9,000 | 2 |
| | 150 | 742 415 1 | 16 | 4 L | 30 | 5,000 - 9,000 | 2 |
| | | | | | | | |
| 6 | 118 | 742 016 1 | 6 | | 30 | | |
| 7 | 118 | 742 017 1 | 5 | | 30 | | |
Profily pro frézy 1 a 5
| Další díly: | | | | | |
| Fréza 1 | | | | | | | | |
| HW břit | HW břit | HW břit | HW břit | Klín | Imbus Šroub | Imbus Klíč | |
| #311 751 0 15.7x30x2 | #311 751 1 15.7x30x2 | #311 751 2 15.7x30x2 | #311 751 3 15.7x30x2 | #199 038 0 L=13 | #193 026 5 M6x16 | #194 003 5 S3 | |
| Fréza 2 | | | | | | | | |
| HW břit | HW břit | Břitová matice | Břitová matice | Imbus Šroub | Imbus Klíč | | |
| #300 850 4 18x18x2.5 | #300 850 2 14x14x1.2 | #192 350 0 M4x0.5x11.1 | #192 360 0 M4x0.5x9.9 | #193 030 0 M4x4 | #194 110 0 T9 | | |
| Fréza 3 | | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| #311 451 2 14.3x12x1.5 | #199 038 5 L=13.5 | #193 060 0 M5x16 | #194 008 5 S2.5 | | | | |
| Fréza 4 | | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | |
| #311 451 2 14.3x12x1.5 | #199 038 5 L=13.5 | #193 060 0 M5x16 | #194 008 5 S2.5 | | | | |
| Fréza 5 | | | | | | | | |
| HW břit | HW břit | HW břit | HW břit | Klín | Imbus Šroub | Imbus Klíč | |
| #311 751 0L 15.7x30x2 | #311 751 1L 15.7x30x2 | #311 751 2L 15.7x30x2 | #311 751 3L 15.7x30x2 | #199 038 0 L=13 | #193 026 5 M6x16 | #194 003 5 S3 | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy kontraprofilové
| øD | B | Katalogové číslo | Profil | ød | n |
| 120 |
40 | 742 031 1 | 1 | 30 | 5,000 - 8,400 |
| 40 | 742 032 1 | 2 | 30 | 5,000 - 8,400 |
| 40 | 742 033 1 | 3 | 30 | 5,000 - 8,400 |
| 40 | 742 034 1 | 4 | 30 | 5,000 - 8,400 |
Může být použito ložisko D=98, d=30.
| Další díly: | | | | | |
| | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | Kuličkové ložisko | | |
| Profil 1 | #310 865 6 40x26x2 | #199 042 5 L=38 | #193 026 5 M6x16 | #194 003 5 S3 | #191 520 1 98x30x15 | | |
| Profil 2 | #310 866 6 40x26x2 | #199 042 5 L=38 | #193 026 5 M6x16 | #194 003 5 S3 | | | |
| Profil 3 | #310 867 6 40x26x2 | #199 042 5 L=38 | #193 026 5 M6x16 | #194 003 5 S3 | | | |
| Profil 4 | #310 868 6 40x26x2 | #199 042 5 L=38 | #193 026 5 M6x16 | #194 003 5 S3 | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na výplně dvířek
| øD | B | Katalogové číslo | Profil | ød | n |
| 156 |
17 | 742 027 1 | 1 | 30 | 9,000 |
| 17 | 742 037 1 | 2 | 30 | 9,000 |
| 17 | 742 047 1 | 3 | 30 | 9,000 |
| | | | | |
| Sada | 17 | 742 007 1 | 1+2+3 | 30 | 9,000 |
| Další díly: | | | | | |
| | | | | | | | |
| HW břit | HW břit | HW břit | Klín | Imbus Šroub | Imbus Klíč | Kuličkové ložisko | | |
| #310 831 0 17x35x2 | #310 831 1 17x35x2 | #310 831 2 17x35x2 | #199 804 0 L=19 | #193 026 7 M8x16 | #194 003 6 S4 | #191 023 0 55x30x13 | | |
Profily:
Frézy na dveřní výplně
| øD | B | Katalogové číslo | Max.t | ød | n |
| 153 | 19 | 711 009 1 | 50 | 30 | 5,200 - 9,000 |
| Další díly: | | | | | | |
| |
| Kuličkové ložisko | |
| #191 023 0 55x30x13 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na dveřní výplně
| øD | B | Katalogové číslo | Max.t | ød | n |
| 180 | 25 | 751 008 1 | 30 | 57 | 4,500 - 7,500 |
| Další díly: | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | | |
| #310 853 9 60x16x2 | #199 049 0 L=57.5 | #193 026 5 M6x16 | #194 003 5 S3 | | | | | |
Frézy na dveřní výplně
| øD | B | Katalogové číslo | Zubů | ød | Max.t | n |
| 200 | 35 | 751 010 1 | 2+2 | 30 | 58 | 3,800 - 6,500 |
| Další díly: | | | | | | |
| | | | | | | | | | |
| HW břit | HW břit | Klín | Klín | Imbus Šroub | Imbus Klíč | | | | | |
| #310 722 0 20x12x1.5 | #300 053 1 60x12x1.5 | #199 032 7 L = 17 | #199 033 5 L = 58 | #193 026 5 M6x16 | #194 003 5 S3 | | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na hrany dvířek
| Profil | øD | B | Katalogové číslo | Max.t | ød | n |
| A | 180 | 40 | 751 012 1 | 30 | 30 | 4,200 - 7,400 |
| B | 180 | 40 | 751 013 1 | 30 | 30 | 4,200 - 7,400 |
| C | 180 | 40 | 751 014 1 | 30 | 30 | 4,200 - 7,400 |
| D | 180 | 40 | 751 015 1 | 30 | 30 | 4,200 - 7,400 |
| E | 180 | 40 | 751 016 1 | 30 | 30 | 4,200 - 7,400 |
| Sada | 180 | 40 | 751 011 1 (Sada) | 30 | 30 | 4,200 - 7,400 |
| Další díly: | | | | | |
| | | | | |
| HW břit | Klín | Imbus Šroub | Šroub TORX | Imbus Klíč |
| Profil A | #310 852 5 40x20x1.5 | #199 070 0 L=38 | #193 026 5 M6x16 | #193 395 0 M4x8 | #194 003 5 S3 |
| Profil B | #310 852 6 40x20x1.5 | #199 070 0 L=38 | #193 026 5 M6x16 | #193 395 0 M4x8 | #194 003 5 S3 |
| Profil C | #310 852 7 40x20x1.5 | #199 070 0 L=38 | #193 026 5 M6x16 | #193 395 0 M4x8 | #194 003 5 S3 |
| Profil D | #310 852 8 40x20x1.5 | #199 070 0 L=38 | #193 026 5 M6x16 | #193 395 0 M4x8 | #194 003 5 S3 |
| Profil E | #310 852 9 40x20x1.5 | #199 070 0 L=38 | #193 026 5 M6x16 | #193 395 0 M4x8 | #194 003 5 S3 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na dveřní výplně
| øD | B | Katalogové číslo | Profil | Zubů | ød | Max.t | n |
| 200 |
35 | 751 002 1 | A | 2+2 | 30 | 63 | 3,800 - 6,500 |
| 35 | 751 001 1 | B | 2+2 | 30 | 63 | 3,800 - 6,500 |
| Další díly: | | | | | |
| | | | | | | | |
| HW břit | HW břit | Klín | Klín | Imbus Šroub | Šroub TORX | Imbus Klíč | Imbus Klíč |
| Profil A | #310 851 0 19x23x2 | #310 851 1 50x12x1.5 | #199 039 5 L = 17 | #199 040 5 L = 13 | #193 026 5 M6x16 | #193 072 5 M6xM4x16 | #194 020 0 S2 | #194 003 5 S3 |
| Profil B | #310 866 6 19x12x2 | #310 850 9 59x12x1.5 | #199 024 0 L = 17 | #199 037 0 L = 57 | #193 026 5 M6x16 | #193 072 5 M6xM4x16 | #194 020 0 S2 | #194 003 5 S3 |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
ISIS - Sady na kontraprofily a výplně dvířek
| Sada | Frézy v sadě | Katalogové číslo | Typ Profilu | | | | |
| Sada 1 | 1 & 2 | 742 050 1 | | | | | |
| | | | | | | | |
| Fréza č.1 | øD | Katalogové číslo | B | Profil | Zubů | ød | n |
| | 120 | 742 031 1 | 40 | 1 | 2 | 30 | 8,400 |
| | 120 | 742 032 1 | 40 | 2 | 2 | 30 | 8,400 |
| | 120 | 742 033 1 | 40 | 3 | 2 | 30 | 8,400 |
| | 120 | 742 034 1 | 40 | 4 | 2 | 30 | 8,400 |
Další díly a tvar profilů najdete zde
Fréza 1
| Fréza č.2 | øD | Katalogové číslo | B | Profil | Zubů | ød | n |
| | 156 | 742 027 1 | 17 | A | 2 | 30 | 9,000 |
| | 156 | 742 037 1 | 17 | B | 2 | 30 | 9,000 |
| | 156 | 742 047 1 | 17 | C | 2 | 30 | 9,000 |
Další díly a tvar profilů najdete zde
Fréza 2
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Sada na kontraprofily a výplně dvířek - pájená
| øD | B | Katalogové číslo | Zubů | ød | n |
| Celá sada | | | 711 146 1 | | 30 | 5200-9000 |
| Fréza A | 125 | 14 | 711 131 1 | 4 | 30 | 5200-9000 |
| Fréza B | 125 | 11 | 711 132 1 | 4 | 30 | 5200-9000 |
| Fréza C | 167 | 19 | 711 136 1 | 3 | 30 | 5200-9000 |
| Fréza D | 167 | 21 | 711 141 1 | 4 | 30 | 5200-9000 |
Sada obsahuje 4 frézy a 2 ložiska, což umožňuje výrobu dvou typů rámů dvířek a dvou typů výplní.
| Další díly: | | | | | | |
| | | | | | | | | | |
| Kuličkové ložisko | Kuličkové ložisko | | | | | | | | | |
| #191 050 0 97x15x30 | #191 023 0 55x13x30 | | | | | | | | | |
| |
|
|
|
|
|
|
 |
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na Lamelo spoje
| øD | B | Katalogové číslo | Zubů | ød | n |
| 100 | 4 | 707 200 4 | 6 | 22 | 7,600 - 13,400 |
Fréza na drážky pro lamelo spoje. Šířka frézy odpovídá spojovacím prvkům Lamelo.
Různým velikostem prvků Lamelo odpovídá rozdílná hloubka drážky.
2 zuby pozitivní úhel čela.
4 zuby negativní úhel čela.
Frézy na Lamelo spoje
| øD | B | Katalogové číslo | Zubů | ød | n |
| 100 | 4 | 707 202 4 | 6 | 22 | 7,600 - 13,400 |
Fréza na drážky pro lamelo spoje. Šířka frézy odpovídá spojovacím prvkům Lamelo.
Různým velikostem prvků Lamelo odpovídá rozdílná hloubka drážky.
2 zuby pozitivní úhel čela.
4 zuby negativní úhel čela.
Frézy na Lamelo spoje
| øD | B | Katalogové číslo | Zubů | ød | n |
| 100 | 4 | 721 020 4 | 4+4 | 22 | 7,700 -15,000 |
| Další díly: | | | | | |
| | | | | | | | |
| HW břit | HW břit | Břitová matice | Břitová matice | Šroub TORX | Klíč TORX | | | |
| #300 850 1 18x18x2 | #300 850 2 14x14x1.2 | #192 350 0 M4x0.5x11 | #192 350 0 M4x0.5x9.9 | #193 028 0 M4x3.2 | #194 110 0 T9 | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Frézy na vyspravovací lodičky
| øD | B | Katalogové číslo | Zubů | ød | n |
| 100 |
8 | 707 520 4 | 4 | 22 | 7,700 - 1,500 |
| 15 | 707 525 4 | 4 | 22 | 7,500 -13,400 |
Frézy jsou konstruovány pro ruční posuv.
Frézy na vyspravovací lodičky
| øD | B | Katalogové číslo | Zubů | ød | n |
| 100 | 8 | 721 025 4 | 3 | 22 | 7,700 - 1,500 |
| Další díly: | | | | | | | |
| | | | | | | | |
| HW břit | Klín | Imbus Šroub | Imbus Klíč | | | | | |
| #310 858 2 8x20x2 | #199 031 2 L=6 | #193 060 0 M56x16 | #194 008 0 S2.5 | | | | | |
| |
|
|
|
|
|
|
|
 |
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Multiprofilový systém - Fréza
| øD | B | Katalogové číslo | Zubů | ød | n |
| 93 | 40 | 776 006 1 | 2 | 30 | 6,000 - 9,000 |
| 120 | 40 | 776 007 1 | 2 | 30 | 5,100 - 7,900 |
| 114 | 40/50 | 776 008 1 | 2 | 30 | 5,000 - 8,000 |
Profilové sériově vyráběné nože k fréze šířky 40 mm a 50 mm jsou zobrazeny níže.
| Další díly: | | | | | | | |
 |  | | | | | | | |
| Nůž | Omezovač | Klín | Imbus Šroub | Imbus Klíč | | | | |
| #331 914 0 40x20x4 | #341 914 0 38x19x4 | #199 801 0 L=38 | #193 026 6 M8x12 | #194 003 6 S4 | | | | |
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
Multiprofilový systém - 40mm
| |
|
|
|
|
|
|
|
|
| Drážkování |
Polodrážkování |
Profilování |
Frézované spoje |
Kontraspoje a výplně |
Lamelo |
Multiprofilový systém |
Multiprofilový systém - 50mm
Multiprofilový systém - 50mm
Multiprofilový systém - 50mm
Multiprofilový systém - 50mm
